Optech ILRIS-36D

Τεχνικό φυλλάδιο

ΠΕΡΙΓΡΑΦΗ ΣΥΣΤΗΜΑΤΩΝ ILRIS 3D και ILRIS 36D

Τα ILRIS 3D και ILRIS-36D είναι ολοκληρωμένα, πλήρως φορητά συστήματα laser scanner κατασκευασμένα ειδικά για εφαρμογές τοπογραφικών αποτυπώσεων, αποτυπώσεων μεταλλείων - σηράγγων - ορυχείων, αρχαιολογικών μνημείων, βιομηχανικών εφαρμογών, monitoring καθώς και άλλων. Η διαφορά τους έγκειται ως προς το πεδίο σάρωσης όπου στο ILRIS-3D είναι 40ο x 40o ενώ στο ILRIS-36D είναι 360οx360o. Βεβαίως η δυνατότητα του 360οx360o οφείλετε μόνο στην αποσπώμενη ρομποτική βάση καθιστώντας το ILRIS-3D το μοναδικό Laser Scanner το οποίο αναβαθμίζεται από 40ο x 40o σε 360ο x 360o.

Η συμπαγής κατασκευή του, η ολοκληρωμένη δυνατότητα λήψης ψηφιακών εικόνων και τα εξελιγμένα εργαλεία λογισμικού διαχείρισης της πληροφορίας, καθιστούν τα ILRIS-3D και ILRIS-36D την αρτιότερη laser scanner πρόταση, έτοιμη προς λειτουργία ακόμη και από ένα μη εξειδικευμένο χρήστη.

Έχοντας περίπου το μέγεθος ενός ρομποτικού Total Station, τα ILRIS-3D και ILRIS-36D ενσωματώνουν ψηφιακή κάμερα 2 ή 6 ΜegaPixel καθώς και μια μεγάλη LCD οθόνη. Ο χειρισμός του είναι απλούστατος και παρόμοιος με εκείνον μιας ψηφιακής φωτογραφικής μηχανής. Μερικά από τα μοναδικά πλεονεκτήματα του συστήματος είναι:

Αναβαθμίσιμο από το ILRIS 3D
Έως 360ο x 360o πεδίο σάρωσης

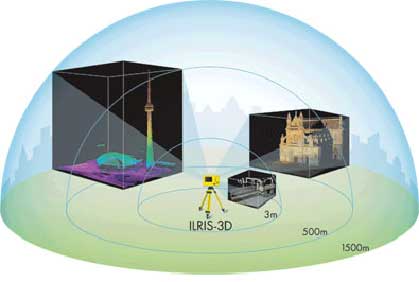

Έως 1500m δυναμική εμβέλεια σάρωσης
2000 σημεία το δευτερόλεπτο ανεξαρτήτου ακρίβειας
Modeling Accuracy 3mm
Αδιάβροχο IP65
Ενσωματωμένη κάμερα 2MP ή 6MP, προαιρετικά και εξωτερική κάμερα

Τα ILRIS-36D και ILRIS-3D συνδυάζονται κατ’ επιλογήν με το λογισμικό Polyworks της Innovmetric. Το PolyWorks έχει την δυνατότητα επεξεργασίας έως και 100 εκατομμυρίων σημείων και είναι κατάλληλο για τις παρακάτω εφαρμογές:

Δημιουργία 3D μοντέλων επιφανειών
Τοπογραφικές αποτυπώσεις μεγάλης κλίμακας
Μεταλλεία
Αποτύπωση και παρακολούθηση μεγάλων τεχνικών έργων (δρόμοι, γέφυρες, φράγματα κλπ)
Αρχαιολογικές εφαρμογές
Αρχιτεκτονικές εφαρμογές
Εφαρμογές εικονικής πραγματικότητας
Βιομηχανικές εφαρμογές

Μερικά από τα δυναμικά χαρακτηριστικά του προγράμματος είναι:

Άμεσος υπολογισμός μηκών, υψών, γωνιών, ακτινών, όγκων
Αυτόματη εξαγωγή χαρακτηριστικών, όπως τομές, ηλεκτρικά καλώδια, γραμμές δρόμων
Εξαγωγή δεδομένων απ’ ευθείας σε μορφή DXF, IGES κλπ
Αυτοματοποιημένη δυνατότητα σύνθεσης του νέφους σημείων από πολλαπλές στάσεις χωρίς τη χρήση ειδικών στόχων

Το PolyWorks προσφέρεται σε τρία διαφορετικά πακέτα:

PolyWorks/Modeler
PolyWorks/Inspector
PolyWorks/Modeler&Inspector

Polyworks/Modeler:

Αποτελείται από τα παρακάτω modules

IMAling: Επιτρέπει την ευθυγράµµιση των δεδομένων σάρωσης σε ένα ενιαίο σύστημα αναφοράς, βάσει της γεωμετρικής μορφής των αντικειμένων, καθώς και την συγχώνευση των ευθυγραµµισµένων 3-D εικόνων σε ένα ενιαίο πολυγωνικό μοντέλο επιφάνειας (mesh).
IMMerge: Εφαρµογή που δίνει την δυνατότητα συγχώνευσης πολλαπλών 3D.
IMEdit: Εργαλείο επεξεργασίας πολυγωνικών 3D μοντέλων.
IMCompress: Συµπιέζει πολυγωνικά 3D μοντέλα.

Polyworks/Inspector:

IMAling: Επιτρέπει την ευθυγράµµιση των δεδομένων σάρωσης σε ένα ενιαίο σύστηµα αναφοράς, βάσει της γεωμετρικής μορφής των αντικειμένων, καθώς και την συγχώνευση των ευθυγραμμισµένων 3D εικόνων σε ένα ενιαίο πολυγωνικό μοντέλο επιφάνειας (mesh).
Inspector: Επιτρέπει την δημιουργία γεωμετρικών στοιχείων στο σκαναρισμένο μοντέλο (π.χ. ευθείες, κύκλους, κώνους, κυλίνδρους, επίπεδα, σφαίρες, πολύγωνα, κλπ.), καθώς και την διαστασιολόγησή τους. Επιπλέον επιτρέπει την απευθείας μέτρηση στο μοντέλο αποστάσεων, γωνιών, πάχους επιφανειών, τον υπολογισμό όγκων, καθώς και την εξαγωγή τομών εδάφους. ∆ιαθέτει εξελιγμένα εργαλεία για την δημιουργία των αρχείων αποτελεσμάτων (reports) σε μορφή ASCII, Excel, HTML, dxf, IGES, κλπ., καθώς και σε μορφή video (AVI files).

Polyworks/Modeler & Inspector:

Περιλαμβάνει τον συνδυασμό όλων των παραπάνω.

Λειτουργικότητα ILRIS-3D ή ILRIS-36D

Χαρακτηριστικά ILRIS-3D:

Υψηλή ανάλυση και ακρίβεια (4mm)
Ταχύτητα σάρωσης σταθερή στα 2000 σημεία/sec
Πεδίο σάρωσης 40° x 40°
Εμβέλεια 3 – 1.500m
Χειρισμός μέσω ειδικού λογισμικού σε laptop ή palmtop
Ειδικές διατάξεις και μεθοδολογίες που εγγυούνται τη δημιουργία επικάλυψης μεταξύ των σαρώσεων
Wireless LAN 801.11b
Ethernet
2 USB ports, 1 serial port
Εσωτερική αποσπώμενη μνήμη USB stick 1Gb
Εσωτερική ψηφιακή μηχανή 2Mp ή 6Mp

Χαρακτηριστικά ILRIS-36D:

Υψηλή ανάλυση και ακρίβεια (4mm)
Ταχύτητα σάρωσης σταθερή στα 2000 σημεία/sec
Πεδίο σάρωσης 360° x 360°
Εμβέλεια 3 – 1.500m
Χειρισμός μέσω ειδικού λογισμικού σε laptop ή palmtop
Ειδικές διατάξεις και μεθοδολογίες που εγγυούνται τη δημιουργία επικάλυψης μεταξύ των σαρώσεων

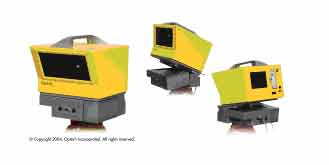

Αποσπώμενη μηχανική βάση περιστροφής
Wireless LAN 801.11b
Ethernet
2 USB ports, 1 serial port
Εσωτερική αποσπώμενη μνήμη USB stick 1Gb
Εσωτερική ψηφιακή μηχανή 6Mp

Μέρη συστήματος

Το ILRIS συνοδεύεται από:

Handheld PDA με Windows Mobile 2003 για ασύρματο έλεγχο δεδομένων (Wireless LAN 801.11b)
Σκληρή θήκη μεταφοράς όλου του εξοπλισμού
Δύο μπαταρίες 24 V μαζί με το φορτιστή τους (scan time ~5 ώρες)
